Jak powstaje zasilacz hydrauliczny dopasowany do maszyny i warunków pracy

Modernizacja linii produkcyjnej w zakładzie obróbki metali potrafi szybko ujawnić ograniczenia istniejącego napędu. Gotowy zasilacz hydrauliczny o uniwersalnych parametrach zazwyczaj gubi stabilność przy nieregularnym cyklu pracy ciężkiej prasy. Maszyna zaczyna notować nagłe spadki ciśnienia, co wymusza przerwanie obróbki i generuje straty materiałowe. Sprzęt górniczy i przemysłowy pracujący w trudnych warunkach otoczenia potrzebuje dedykowanego rozwiązania. Uniwersalne układy rzadko utrzymują optymalną wydajność, gdy rośnie temperatura otoczenia lub skacze obciążenie ramy. Odpowiedzią na te wyzwania staje się jednostka zaprojektowana od podstaw i w pełni dostosowana do specyfiki konkretnego procesu.

Przeczytaj również: Telefony mają coraz więcej funkcji

Analiza obciążenia i dobór komponentów układu

Inżynierowie dokładnie mierzą parametry samej aplikacji docelowej przed narysowaniem pierwszego schematu zasilacza. Kluczowym czynnikiem pozostaje cykl pracy obsługiwanej maszyny. Obejmuje on częstotliwość ruchów roboczych, czas trwania poszczególnych faz oraz momenty największego zapotrzebowania na moc napędową. Projektant musi ustalić maksymalne wymagane ciśnienie robocze oraz szczytowy przepływ oleju. Te wartości określają rzeczywiste siły działające na siłowniki i pozwalają dobrać materiały o wystarczającej wytrzymałości zmęczeniowej. Równie ważnym elementem układanki jest fizyczne miejsce montażu jednostki. Ograniczenia przestrzenne na hali produkcyjnej lub wewnątrz obudowy maszyny wymuszają określoną geometrię zbiornika i ramy nośnej.

Przeczytaj również: Co chwilę proponowane są nowe telefony

Warunki otoczenia wyznaczają ostateczne marginesy bezpieczeństwa dla całej budowanej konstrukcji. Temperatura powietrza, stopień zapylenia hali czy wysoka wilgotność decydują o wyborze odpowiedniej izolacji oraz materiałów uszczelniających. Zebrane dane empiryczne bezpośrednio przekładają się na architekturę techniczną zasilacza. Pojemność zbiornika dobiera się ze szczególnym uwzględnieniem wymaganego czasu odstojenia oleju oraz naturalnej zdolności stalowych ścian do rozpraszania zgromadzonego ciepła. Zbyt mała przestrzeń wewnątrz baku uniemożliwia uwolnienie pęcherzyków powietrza z cieczy i przyspiesza starzenie się medium roboczego.

Przeczytaj również: W domach coraz rzadziej są telefony stacjonarne

Sercem układu zawsze pozostaje pompa hydrauliczna, najczęściej napędzana silnikiem elektrycznym. Generuje ona ściśle określony przepływ medium przy zadanym ciśnieniu układu. Kierunkiem przepływu i siłą nacisku sterują precyzyjne bloki zaworowe. Konstruktorzy dopasowują je pod kątem szybkości reakcji na sygnały sterujące i odporności na nagłe piki ciśnieniowe. Za utrzymanie rygorystycznej czystości oleju odpowiada rozbudowany układ filtracji, w skład którego wchodzą filtry ssące przed pompą, wysokociśnieniowe na linii tłocznej oraz odpowietrzające sam zbiornik. Bardziej wymagające maszyny przemysłowe otrzymują dodatkowe układy filtracji bocznikowej, które nieustannie oczyszczają olej niezależnie od głównego cyklu pracy. Zwieńczeniem bezpiecznej architektury jest wymiennik ciepła. Chłodnice oparte na przepływie powietrza lub wody dobiera się na podstawie precyzyjnie obliczonego bilansu cieplnego.

Montaż zasilacza i zapobieganie awariom sprzętu

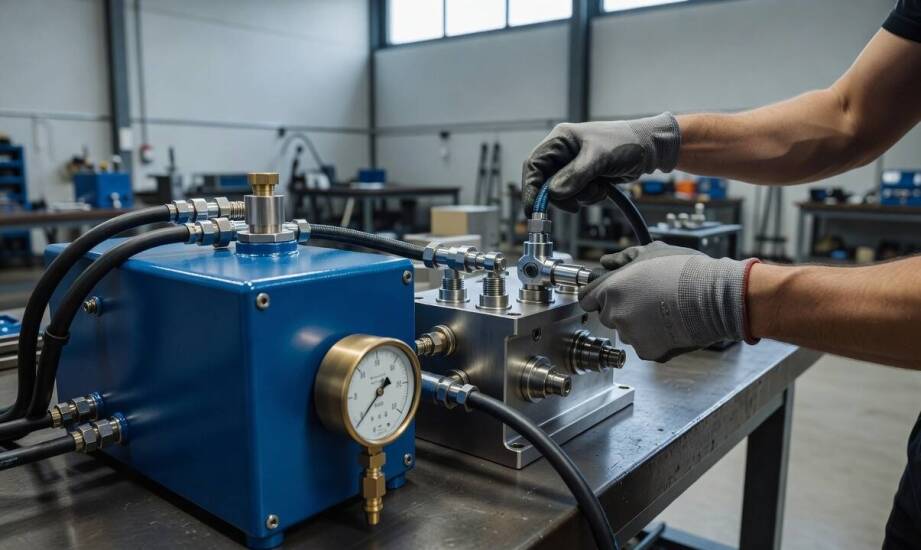

Teoretyczne założenia projektowe materializują się dopiero podczas fizycznej budowy zasilacza. Odpowiednio dobrane pompy tłoczkowe lub zębate oraz zawory trafiają na stalowy zbiornik pełniący funkcję głównej bazy nośnej. Ten etap produkcji wymaga wysoce precyzyjnego połączenia elementów, rygorystycznych prób szczelności instalacji oraz testów obciążeniowych na hamowni. Układ hydrauliczny musi udowodnić przed wyjazdem do klienta, że potrafi utrzymać zadane ciśnienie bez generowania wibracji. Przemyślany projekt uwzględnia również specyfikę późniejszej obsługi technicznej. Serwisanci potrzebują swobodnego dostępu do wkładów filtrujących, rozdzielaczy i króćców pomiarowych, co skraca czas wymiany zużytych elementów i minimalizuje przestoje całej linii.

Codzienna praktyka konstrukcyjna realizowana przez markę 3k Tech pokazuje, że integracja etapu projektowania z późniejszym utrzymaniem ruchu pozwala wyeliminować większość krytycznych błędów. Największe problemy wychodzą na jaw dopiero po włączeniu napędu w ciąg technologiczny zakładu obróbki. Niedowymiarowany zbiornik głównego medium lub zbyt mała chłodnica natychmiast wywołują zjawisko przegrzewania oleju. Stale utrzymująca się wysoka temperatura robocza przyspiesza chemiczną degradację uszczelnień gumowych i obniża lepkość cieczy. Pracująca pompa traci wtedy film smarny, co stanowi bezpośrednią drogę do jej zatarcia i całkowitego zniszczenia wirnika.

Uciążliwy hałas pracującego zasilacza świadczy zazwyczaj o silnej pulsacji ciśnienia lub niszczącym zjawisku kawitacji na linii ssawnej. Odczuwalne braki wydajności i zauważalne spowolnienie ruchów obsługiwanej maszyny to najczęściej bezpośredni efekt niedoszacowania przepływu albo zastosowania przewodów o zbyt małym przekroju wewnętrznym. Każde nienaturalne zwężenie rurociągu generuje duże straty ciśnienia zamieniane natychmiast na ciepło. Zamknięcie kluczowych podzespołów w ciasnej obudowie bez okien rewizyjnych utrudnia naprawy podczas awarii. Technik utrzymania ruchu musi nierzadko rozmontować dużą część osłon, aby dostać się do pękniętego uszczelnienia lub zapchanego osadami wkładu filtrującego.

Niezawodny zasilacz hydrauliczny powstaje jako maszyna ściśle dopasowana do jednego, konkretnego procesu technologicznego. Zbudowanie trwałego napędu wymaga porzucenia idei dobierania gotowych klocków katalogowych na rzecz wnikliwej analizy rzeczywistych warunków pracy. Ścisłe trzymanie się inżynieryjnych wyliczeń bilansu cieplnego, szczytowego przepływu i maksymalnego ciśnienia zapewnia stabilną pracę całego układu, ogranicza zmęczenie materiałowe podzespołów i wydłuża okresy między przeglądami serwisowymi.
